VISIO-FS1500

VisioMod FS 1500

Name: VisioMod FS 1500
Brand: VisioMod
SKU: VISIO-FS1500

Çerçevesiz Cam — 100mm İnce Taban

100mm ince alüminyum taban profilli çerçevesiz cam korkuluk — balkonlar ve teraslar için en zarif düşme koruması. Kama sıkıştırmalı yenilikçi kuru cam montajı — silikon gerektirmez, daha hızlı kurulum, daha kolay cam değişimi. EN 12150'ye göre 6+6, 8+8 veya 10+10mm VSG lamine güvenlik camı. 300mm aralıklarla A4 paslanmaz çelik ankraj (316 deniz sınıfı) — sahil lokasyonları için de uygun. 1,5 kPa rüzgar yükü sertifikalı. Fırçalanmış paslanmaz, polisajlı paslanmaz veya istediğiniz RAL renkte kaplama. CE işaretli — EN 12150 ve EN ISO 12543.

Teknik Özellikler

Malzeme

Aluminium + VSG Glass

Cam Kalınlığı

12+12mm / 15+15mm

Rüzgar Yükü

1.5 kPa

Geri Dönüşüm

98%

Sertifika

EN 1991-1-1

Yapısal Performans

1.5 kN/m

Çocuğun cama yaslanması — 0.3 kN/m

VISIOMOD

Hangi Cam Korkuluk Sistemine İhtiyacınız Var?

Yapısal Performans ve Sistem Seçimi

Yük Simülasyonu — Yapısal Performans Animasyonu

EN 1991-1-1 ve DIN 18065 standartlarına göre yatay yük kapasitesi simülasyonu. Kişi yaslanması, rüzgar basıncı ve kalabalık yükü senaryoları gerçek zamanlı animasyonla gösterilir.
Çerçevesiz cam korkuluk paneli üzerinde etkiyen kuvvetler ok işaretleri ile görselleştirilir. Cam kalınlığı ve profil derinliğine bağlı olarak kapasite barı doluluk oranı değişir.
Güvenlik payı yüzdesi canlı olarak hesaplanır. FS 1500 konut tipi (1.5 kN/m), FS 3000 ticari tip (3.0 kN/m), FS 7000 ağır hizmet (7.0 kN/m) sistemleri karşılaştırmalı olarak değerlendirilir.
Acil durum tahliye baskısı senaryosu: 5.5 kN/m panik yükü altında FS 7000 sisteminin yapısal davranışı, Simutek FEA (ANSYS 2025 R1) ile doğrulanmış verilere dayanır.

Cam Korkuluk Seçim Sihirbazı

4 adımlı interaktif seçim aracı: bina tipi, kat sayısı, çevresel koşullar ve sonuç. 8 farklı senaryo (konut, otel, AVM, stadyum, havalimanı, hastane) için otomatik sistem önerisi.
EN 16612 standardına göre lamine cam (VSG) kapasite hesabı. PVB interlayer kuplaj faktörü (ω=0.5) ve efektif kalınlık formülü ile mühendislik hesabı yapılır.
Kat sayısına bağlı rüzgar yükü çarpanı: 1-4 kat (×1.0), 5-8 kat (×1.2), 9+ kat (×1.5). Sahil, rüzgara açık bölge, kalabalık riski ve 25m üzeri yükseklik ek faktörleri.
Cam kalınlığı seçici: 6+6, 8+8, 10+10, 12+12, 15+15 mm lamine cam seçenekleri. Her kalınlık için kPa kapasitesi ve sistem limitiyle karşılaştırma.

1.5

kPa wind load

100

mm base shoe

SS anchors

EN 12150

Teknoloji ve Detaylar

Çerçevesiz Cam Korkuluk

100mm ince taban profili — kuru cam sıkıştırma, silikon yok

📏01

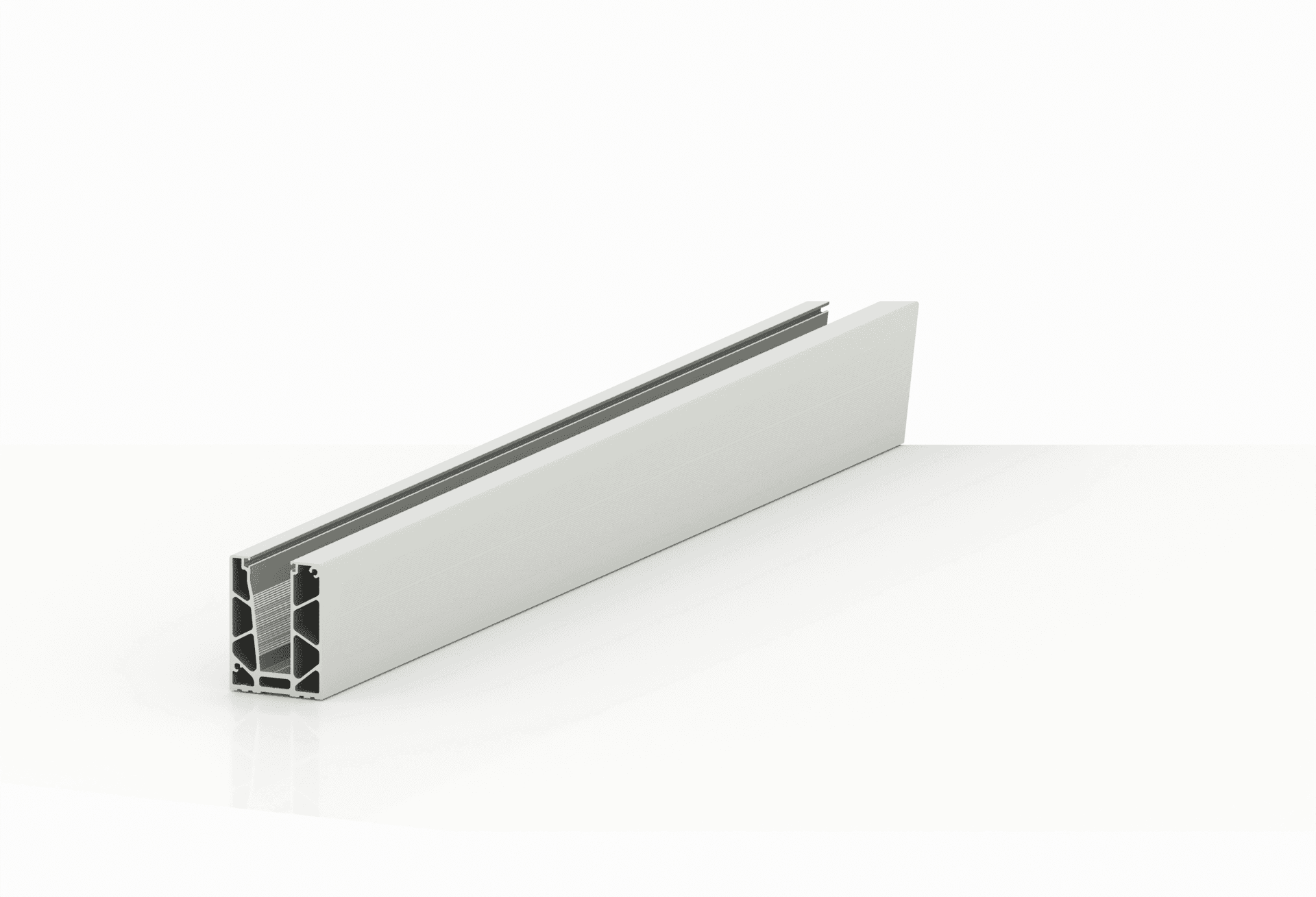

100×70mm İnce Taban Profili

100×70mm

FS serisindeki en ince profil. 6063-T5 alüminyum ekstrüzyon, kuru camlama kama kanalı ile hassas işlenmiş.

Kuru Camlama — Silikon Gerektirmez

Alüminyum kamalar camı mekanik olarak kavrar. Daha hızlı montaj, daha temiz görünüm, kolay cam değişimi.

🪟03

Lamine Temperli Güvenlik Camı

6+6 to 10+10mm

6+6, 8+8 veya 10+10mm konfigürasyonlarında mevcuttur. EN 12150'ye göre lamine temperli güvenlik camı (ESG+PVB).

A4 Paslanmaz Çelik Ankrajlar

300mm centres

316 deniz sınıfı paslanmaz çelik ankrajlar, 300mm aralıklarla. Deniz kenarı ve yüksek korozyon ortamlarına uygun.

Üst veya Yan Montaj

Çok yönlü montaj: döşeme yüzeyine üst montaj veya döşeme kenarına yan montaj. ±5mm hizalama toleransı.

Kaplama Seçenekleri

Fırçalanmış paslanmaz, cilalı paslanmaz veya istediğiniz RAL renkte toz boya. Tam uzunlukta kaplama kapakları.

Galeri

Cam Korkuluk Analiz Aracı

Projenize uygun sistemi, cam kalınlığını ve yönetmelik uyumluluğunu hesaplayın — ücretsiz mühendislik ön analizi.

Analiz Aracını Aç →

İlgili Ürünler

VISIO-FS3000

VisioMod FS 3000

Ticari Sınıf — 140mm Ağır Hizmet

Daha Fazla →

VISIO-FS7000

VisioMod FS 7000

7.0 kPa — En Güçlü FS Profil

Daha Fazla →

EASYMOD

EasyMod Alüminyum Korkuluk

Tek Çerçeve, Her Dolgu — MARS Sistemi

Daha Fazla →

UYGULAMA ALANLARI

Nerede Kullanılır?

Balkon ve Teras Güvenliği

Çerçevesiz cam korkuluk sistemi ile balkonlarınıza kesintisiz manzara ve modern estetik kazandırın. EN 1991-1-1 standartlarına uygun yatay yük dayanımı. Temperli veya lamine cam seçenekleri.

Çatı Terası ve Bahçe

Çatı terasları ve bahçe sınırlarında zarif sınır tanımlama. Alüminyum profil ve cam kombinasyonu ile bakımsız, uzun ömürlü çözüm. LED aydınlatma entegrasyonu ile gece estetiği.

Havuz Çevresi

Havuz çevresinde güvenlik ve estetik bir arada. Çerçevesiz cam korkuluk sistemi suya erişimi kontrol ederken panoramik görüş sağlar. Paslanmaz çelik aksesuarlar ile dayanıklılık.

AKSESUARLAR

Kurulumunuzu Tamamlayın

LED Şerit

Profil altı LED aydınlatma — gece ambiyansı.

Paslanmaz Küpeşte

Ø42mm veya 60×40mm paslanmaz çelik küpeşte.

Montaj Adaptörü

Beton, çelik ve ahşap zemine uygun adaptör plakaları.

Cam Sızdırmazlık

EPDM gasket ve silikon sızdırmazlık seti.

RENKLER VE KAPLAMALAR

Renginizi Seçin

RAL 7016

RAL 9005

RAL 9010

RAL 7035

RAL 8014

RAL 9006

RAL 3004

RAL 6005

TIGER Coatings QUALICOAT · 450+ RAL · RAL renkleriyle bina cephesine tam uyum sağlanır.

Sık Sorulan Sorular

VisioMod FS 1500

Evet, VSG (Verbund-Sicherheitsglas) lamine güvenlik camı kullanılır. Kırıldığında parçalar PVB ara film tabakasına yapışır, dağılmaz. EN 12600 darbe testini geçmiştir.

Uygulamaya göre değişir: konut balkon için VSG 8+8mm (16.76mm), ticari için VSG 10+10mm (21.52mm), kamusal alan için VSG 12+12mm (25.52mm) önerilir.

Hazır profil sistemi sayesinde metre başına yaklaşık 20-30 dakika montaj süresidir. 10 metrelik bir balkon korkuluğu 1 gün içinde tamamlanır.

Alüminyum profiller QUALICOAT sertifikalı toz boya ile korunur — boyama gerektirmez. Cam yüzeyler su ve cam temizleyici ile silinir.

EN 1090 (CE işaretleme), EN 12150 (ESG), EN ISO 12543 (VSG), TS 9111 (engelli erişimi), DIN 18065 (merdiven güvenliği), Türkiye Madde 38 yönetmeliği.

Hangi Cam Korkuluk Size Uygun?

VisioMod cam korkuluk sistemlerini karşılaştırarak projenize uygun olanı seçin

Şu an görüntülenen

VisioMod FS 1500

Rüzgar Yükü1.5 kPa

MontajÜst Montaj

Cam KalınlığıVSG 8+8mm

Maks Yükseklik1.100mm

Hat Yükü0.5 kN/m

UygulamaKonut Balkon

VisioMod FS 3000

Rüzgar Yükü3.0 kPa

MontajYan Montaj

Cam KalınlığıVSG 10+10mm

Maks Yükseklik1.200mm

Hat Yükü1.0 kN/m

UygulamaTicari

Ürünü İncele →

VisioMod FS 7000

Rüzgar Yükü7.0 kPa

MontajGizli Montaj

Cam KalınlığıVSG 12+12mm

Maks Yükseklik1.500mm

Hat Yükü1.5 kN/m

UygulamaKamusal

Ürünü İncele →
