VISIO-FS3000

VisioMod FS 3000

Name: VisioMod FS 3000
Brand: VisioMod
SKU: VISIO-FS3000

Ticari Sınıf — 140mm Ağır Hizmet

140mm ağır hizmet taban profilli ticari sınıf çerçevesiz cam korkuluk — kamusal alanlar, iş terasları ve yüksek katlı balkonlar için. 3,0 kPa rüzgar yüküne kadar bariyerler için 17,52mm lamine güvenlik camı. 250mm aralıklarla tork kontrollü montajlı M12 A4 paslanmaz çelik ağır hizmet ankrajları. Dramatik akşam aydınlatması için opsiyonel sürekli LED ışık kanalı. Ø42mm yuvarlak veya 60×20mm düz küpeşte. CE sertifikalı — EN 12150 ve EN ISO 12543.

Teknik Özellikler

Malzeme

Aluminium + VSG Glass

Cam Kalınlığı

12+12mm / 15+15mm

Rüzgar Yükü

3.0 kPa

Geri Dönüşüm

98%

Sertifika

EN 1991-1-1

Yapısal Performans

3 kN/m

Kişinin korkuluğa yaslanması — 0.8 kN/m

VISIOMOD

Hangi Cam Korkuluk Sistemine İhtiyacınız Var?

Yapısal Performans ve Sistem Seçimi

Yük Simülasyonu — Yapısal Performans Animasyonu

EN 1991-1-1 ve DIN 18065 standartlarına göre yatay yük kapasitesi simülasyonu. Kişi yaslanması, rüzgar basıncı ve kalabalık yükü senaryoları gerçek zamanlı animasyonla gösterilir.
Çerçevesiz cam korkuluk paneli üzerinde etkiyen kuvvetler ok işaretleri ile görselleştirilir. Cam kalınlığı ve profil derinliğine bağlı olarak kapasite barı doluluk oranı değişir.
Güvenlik payı yüzdesi canlı olarak hesaplanır. FS 1500 konut tipi (1.5 kN/m), FS 3000 ticari tip (3.0 kN/m), FS 7000 ağır hizmet (7.0 kN/m) sistemleri karşılaştırmalı olarak değerlendirilir.
Acil durum tahliye baskısı senaryosu: 5.5 kN/m panik yükü altında FS 7000 sisteminin yapısal davranışı, Simutek FEA (ANSYS 2025 R1) ile doğrulanmış verilere dayanır.

Cam Korkuluk Seçim Sihirbazı

4 adımlı interaktif seçim aracı: bina tipi, kat sayısı, çevresel koşullar ve sonuç. 8 farklı senaryo (konut, otel, AVM, stadyum, havalimanı, hastane) için otomatik sistem önerisi.
EN 16612 standardına göre lamine cam (VSG) kapasite hesabı. PVB interlayer kuplaj faktörü (ω=0.5) ve efektif kalınlık formülü ile mühendislik hesabı yapılır.
Kat sayısına bağlı rüzgar yükü çarpanı: 1-4 kat (×1.0), 5-8 kat (×1.2), 9+ kat (×1.5). Sahil, rüzgara açık bölge, kalabalık riski ve 25m üzeri yükseklik ek faktörleri.
Cam kalınlığı seçici: 6+6, 8+8, 10+10, 12+12, 15+15 mm lamine cam seçenekleri. Her kalınlık için kPa kapasitesi ve sistem limitiyle karşılaştırma.

3.0

kPa wind load

140

mm base shoe

M12

A4 anchors

LED

Channel option

Teknoloji ve Detaylar

Ticari Cam Bariyer

140mm ağır hizmet taban profili — kamusal erişim için 3.0 kPa

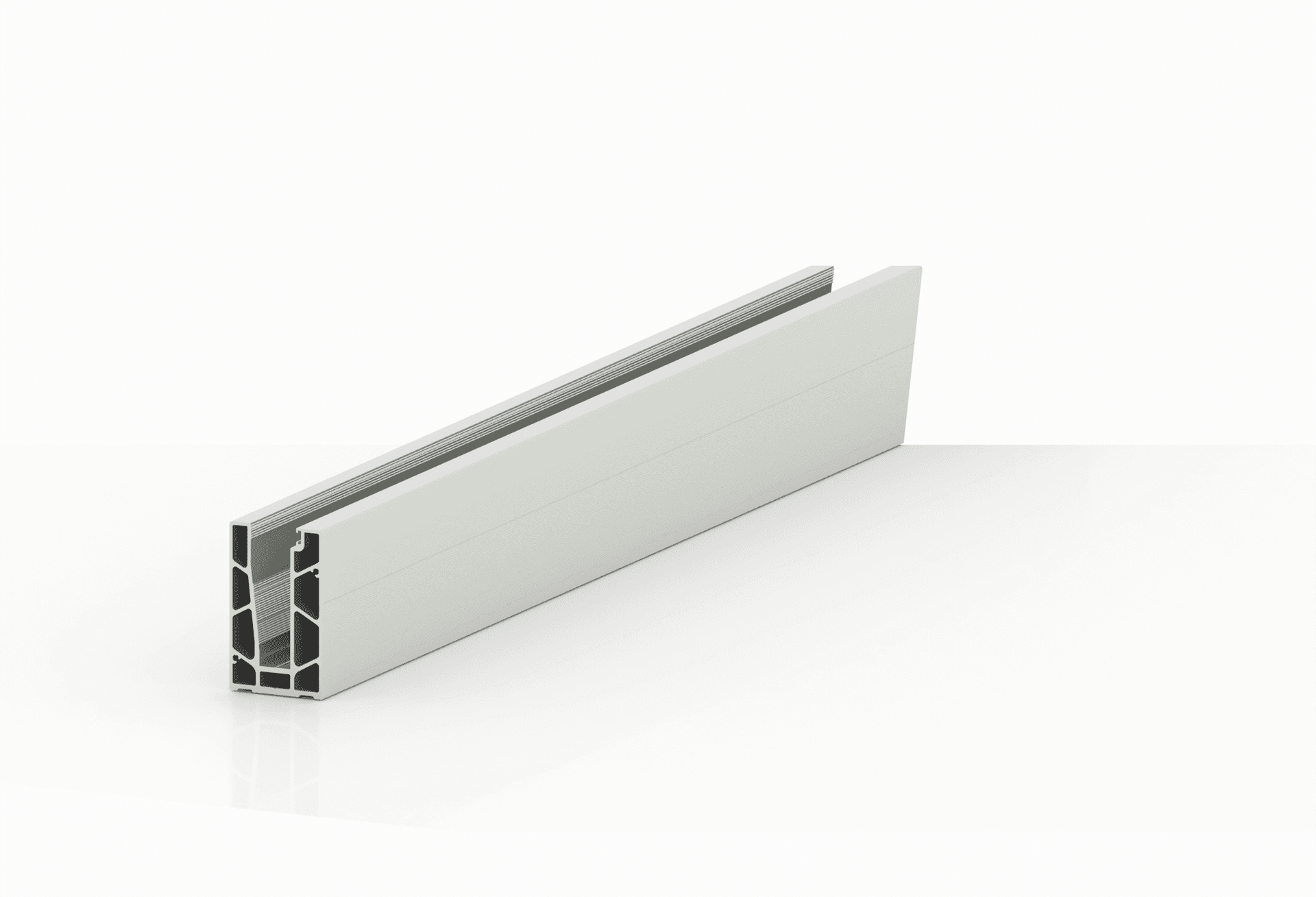

140×90mm Ağır Hizmet Profili

140×90mm

Ticari sınıf alüminyum ekstrüzyon. Kamusal erişim bariyerleri, ticari teraslar ve yoğun trafikli mekanlar için tasarlandı.

🪟02

12+12mm'ye Kadar Lamine Cam

12+12mm

8+8, 10+10 veya 12+12mm lamine temperli güvenlik camı destekler. Tam bariyer uyumu için 1200mm'ye kadar yükseklik.

🌬️03

3.0 kPa Rüzgar Yükü

3000Pa

3000 Pa rüzgar basıncına karşı test edilmiş ve sertifikalı. Yüksek ticari teraslar ve açık konumlar için uygun.

M12 A4 Paslanmaz Ankraj

250mm centres

Ağır hizmet M12 deniz sınıfı ankrajlar, 250mm aralıklarla. Tork kontrollü montaj ile tutarlı sıkıştırma kuvveti.

Entegre LED Kanal

Sürekli LED şerit montajı için tam uzunlukta alüminyum kanal. Yukarı veya aşağı aydınlatma ile dramatik akşam efektleri.

🛤️06

Küpeşte Seçenekleri

Opsiyonel yuvarlak Ø42mm veya düz 60×20mm alüminyum küpeşte. Taban profiliyle eşleşen veya kontrast renkte toz boya.

Galeri

Cam Korkuluk Analiz Aracı

Projenize uygun sistemi, cam kalınlığını ve yönetmelik uyumluluğunu hesaplayın — ücretsiz mühendislik ön analizi.

Analiz Aracını Aç →

İlgili Ürünler

VISIO-FS1500

VisioMod FS 1500

Çerçevesiz Cam — 100mm İnce Taban

Daha Fazla →

VISIO-FS7000

VisioMod FS 7000

7.0 kPa — En Güçlü FS Profil

Daha Fazla →

EASYMOD

EasyMod Alüminyum Korkuluk

Tek Çerçeve, Her Dolgu — MARS Sistemi

Daha Fazla →

UYGULAMA ALANLARI

Nerede Kullanılır?

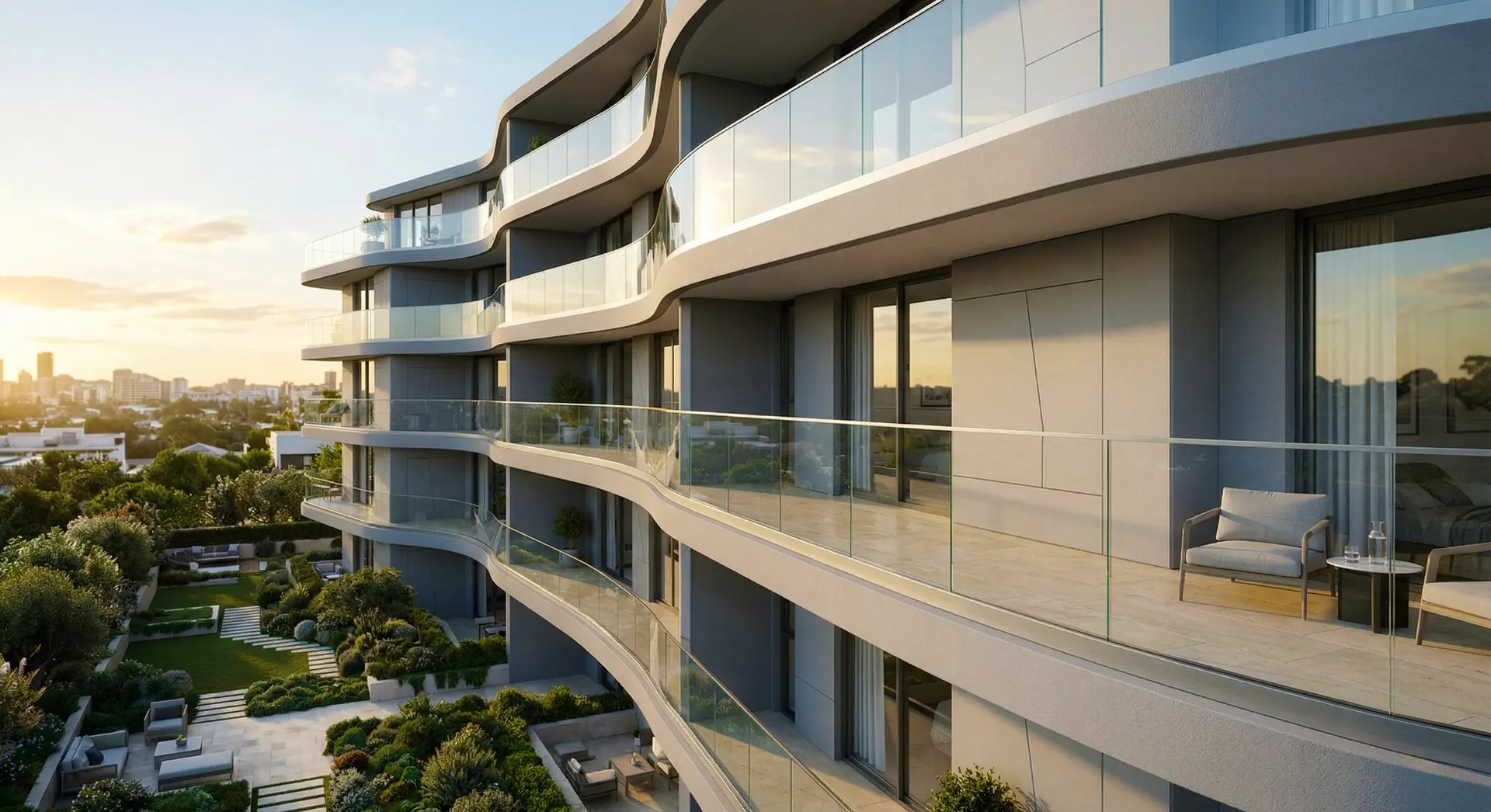

Balkon ve Teras Güvenliği

Çerçevesiz cam korkuluk sistemi ile balkonlarınıza kesintisiz manzara ve modern estetik kazandırın. EN 1991-1-1 standartlarına uygun yatay yük dayanımı. Temperli veya lamine cam seçenekleri.

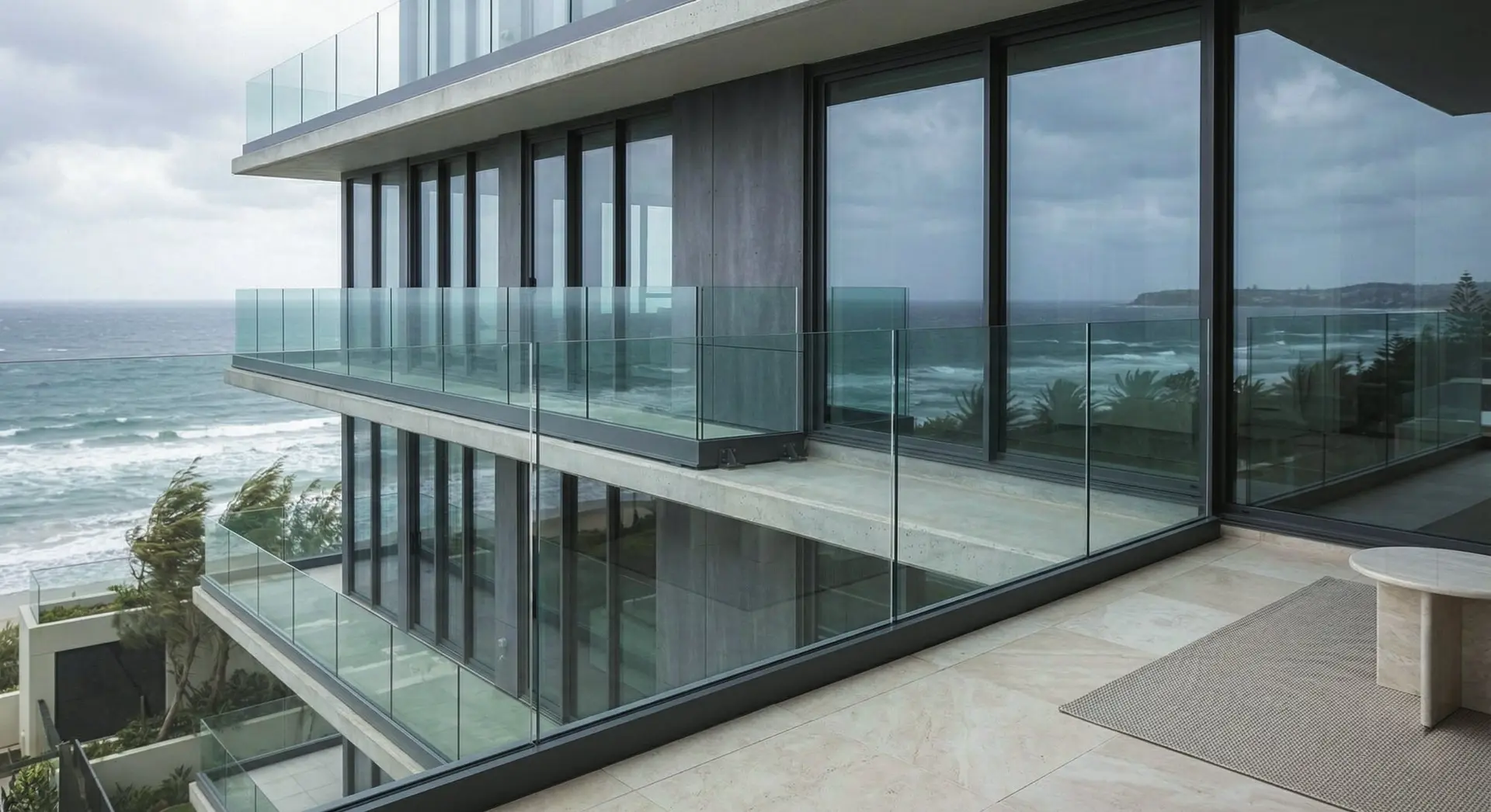

Ticari ve Kurumsal Alanlar

Ofis binaları, alışveriş merkezleri ve ticari tesislerde dış mekan alanlarını değerlendirin. CE sertifikalı yapısal dayanım, EN 1991 standartlarına uygun rüzgar ve kar yükü kapasitesi.

Çatı Terası ve Bahçe

Çatı terasları ve bahçe sınırlarında zarif sınır tanımlama. Alüminyum profil ve cam kombinasyonu ile bakımsız, uzun ömürlü çözüm. LED aydınlatma entegrasyonu ile gece estetiği.

AKSESUARLAR

Kurulumunuzu Tamamlayın

LED Şerit

Profil altı LED aydınlatma — gece ambiyansı.

Paslanmaz Küpeşte

Ø42mm veya 60×40mm paslanmaz çelik küpeşte.

Montaj Adaptörü

Beton, çelik ve ahşap zemine uygun adaptör plakaları.

Cam Sızdırmazlık

EPDM gasket ve silikon sızdırmazlık seti.

RENKLER VE KAPLAMALAR

Renginizi Seçin

RAL 7016

RAL 9005

RAL 9010

RAL 7035

RAL 8014

RAL 9006

RAL 3004

RAL 6005

TIGER Coatings QUALICOAT · 450+ RAL · RAL renkleriyle bina cephesine tam uyum sağlanır.

Sık Sorulan Sorular

VisioMod FS 3000

Evet, VSG (Verbund-Sicherheitsglas) lamine güvenlik camı kullanılır. Kırıldığında parçalar PVB ara film tabakasına yapışır, dağılmaz. EN 12600 darbe testini geçmiştir.

Uygulamaya göre değişir: konut balkon için VSG 8+8mm (16.76mm), ticari için VSG 10+10mm (21.52mm), kamusal alan için VSG 12+12mm (25.52mm) önerilir.

Hazır profil sistemi sayesinde metre başına yaklaşık 20-30 dakika montaj süresidir. 10 metrelik bir balkon korkuluğu 1 gün içinde tamamlanır.

Alüminyum profiller QUALICOAT sertifikalı toz boya ile korunur — boyama gerektirmez. Cam yüzeyler su ve cam temizleyici ile silinir.

EN 1090 (CE işaretleme), EN 12150 (ESG), EN ISO 12543 (VSG), TS 9111 (engelli erişimi), DIN 18065 (merdiven güvenliği), Türkiye Madde 38 yönetmeliği.

Hangi Cam Korkuluk Size Uygun?

VisioMod cam korkuluk sistemlerini karşılaştırarak projenize uygun olanı seçin

VisioMod FS 1500

Rüzgar Yükü1.5 kPa

MontajÜst Montaj

Cam KalınlığıVSG 8+8mm

Maks Yükseklik1.100mm

Hat Yükü0.5 kN/m

UygulamaKonut Balkon

Ürünü İncele →

Şu an görüntülenen

VisioMod FS 3000

Rüzgar Yükü3.0 kPa

MontajYan Montaj

Cam KalınlığıVSG 10+10mm

Maks Yükseklik1.200mm

Hat Yükü1.0 kN/m

UygulamaTicari

VisioMod FS 7000

Rüzgar Yükü7.0 kPa

MontajGizli Montaj

Cam KalınlığıVSG 12+12mm

Maks Yükseklik1.500mm

Hat Yükü1.5 kN/m

UygulamaKamusal

Ürünü İncele →
