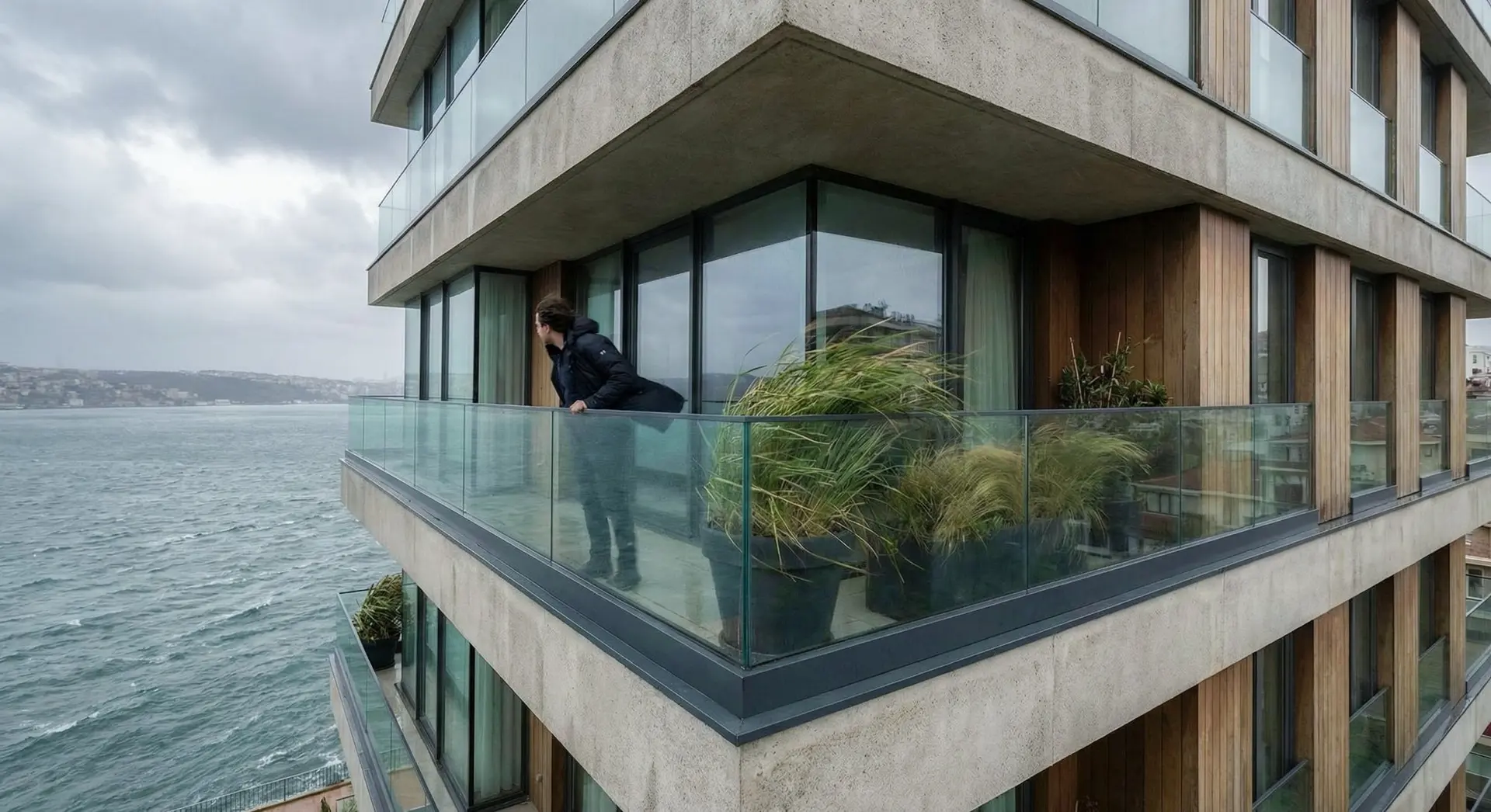

Ankraj Yöntemleri ve Montaj Detayları
Cam ve alüminyum korkuluk sistemlerinde kullanılan ankraj tipleri, zemin uyumluluğu, tork değerleri ve paslanmaz çelik sınıfları. Beton, çelik ve ahşap yapılara montaj rehberi.
Kimyasal Ankraj (Reçine Ankraj)
Epoksi veya polyester reçine ile beton içine yapıştırılan çelik dübel sistemi. Yüksek çekme ve kesme dayanımı sağlar. C25/30 ve üstü beton sınıflarında tercih edilir. M10-M16 dişli çubuk çapları. Kürlenme süresi: 20°C'de 24 saat, 5°C'de 48 saat. FS3000 ve FS7000 ağır hizmet uygulamalarında standart yöntemdir. ETA (European Technical Assessment) sertifikalı reçineler kullanılmalıdır.
Mekanik Ankraj (Genleşmeli Dübel)
Delik içinde genleşerek tutunma sağlayan mekanik ankraj sistemi. Hızlı montaj avantajı — kürlenme beklenmez. M8-M12 çapları. Minimum beton kalınlığı: ankraj derinliğinin 2 katı. FS1500 konut uygulamalarında ve EasyMod MARS duvar montajında yaygın kullanılır. Çatlak betonda özel genleşmeli dübel gerekir.
Paslanmaz Çelik Sınıfları
A2 (AISI 304): standart paslanmaz, iç mekan ve hafif dış mekan. A4 (AISI 316): deniz sınıfı paslanmaz, sahil lokasyonları için zorunlu. Molibden içeriği klorür korozyonuna karşı korur. A5 (Duplex 2205): en yüksek korozyon direnci, endüstriyel ve deniz ortamları. Alcodec standart olarak A4 kullanır; sahil projelerinde A5 önerilir.
Beton Zemine Montaj
Minimum beton sınıfı: C20/25 (konut), C25/30 (ticari). Ankraj derinliği: kimyasal M12 min 110mm, mekanik M10 min 80mm. Kenar mesafesi: ankraj merkezinden beton kenarına min 100mm. Tork değerleri: M10=40 Nm, M12=80 Nm, M16=190 Nm (A4 paslanmaz). Beton karotiyer ile ön kontrol önerilir.
Çelik Zemine Montaj
Çelik konstrüksiyon üzerine cıvatalı bağlantı. Minimum çelik kalınlığı: 8mm (FS1500), 12mm (FS3000/FS7000). Yüksek mukavemetli (8.8 veya 10.9) cıvata kullanılır. Galvanik korozyon önlemi: alüminyum-çelik temas noktalarında EPDM yalıtım contası gerekir. Kaynaklı bağlantı alternatif olarak uygulanabilir.
Ahşap Zemine Montaj
Ahşap deck veya kiriş üzerine montaj. Paslanmaz çelik coach bolt (M12 min) ile taban plakası bağlantısı. Minimum ahşap kalınlığı: 60mm masif veya 40mm katmanlı. Ahşabın nem direnci sınıfı UC3 veya UC4 olmalıdır. Su birikimini önlemek için taban plakası altına EPDM packing kullanılır.
WDVS/ETICS Yalıtımlı Cephe Montajı
Dış termal yalıtım kompozit sistemi olan cephelerde özel montaj detayı gerekir. Ankraj yalıtımı geçerek taşıyıcı duvara ulaşmalıdır. Termal köprü önleme: polyamid termal ayırıcı disk kullanılır. VisioMod Juliet balkonu bu uygulama için özel tasarlanmıştır. Alcodec WDVS montaj kiti mevcuttur.
Galvaniz Kaplama Vida ve Ankrajlar
Sıcak daldırma galvaniz (HDG) çelik ankraj ve vidaları çinko kaplamayla korozyondan korur (ISO 1461, min 45μm kaplama). Paslanmaz çeliğe göre %50-60 daha ekonomik. C3-C4 korozyon kategorilerinde (şehir içi, hafif endüstriyel) yeterli koruma sağlar. C5 deniz ve ağır endüstriyel ortamlarda yetersiz — A4 paslanmaz tercih edilmeli. Önemli: galvanizli çelik + alüminyum doğrudan temas ettiğinde galvanik korozyon oluşur — EPDM veya neopren yalıtım contası zorunludur. Alcodec standart projelerinde A4 (316) paslanmaz kullanır; maliyet optimizasyonu gereken iç mekan projelerinde sıcak daldırma galvaniz seçeneği sunulur. Galvaniz sınıfları: DIN EN ISO 1461 (sıcak daldırma — dış mekan), DIN EN ISO 10684 (mekanik galvaniz), DIN 267-10 (elektrolitik galvaniz — yalnızca iç mekan).
