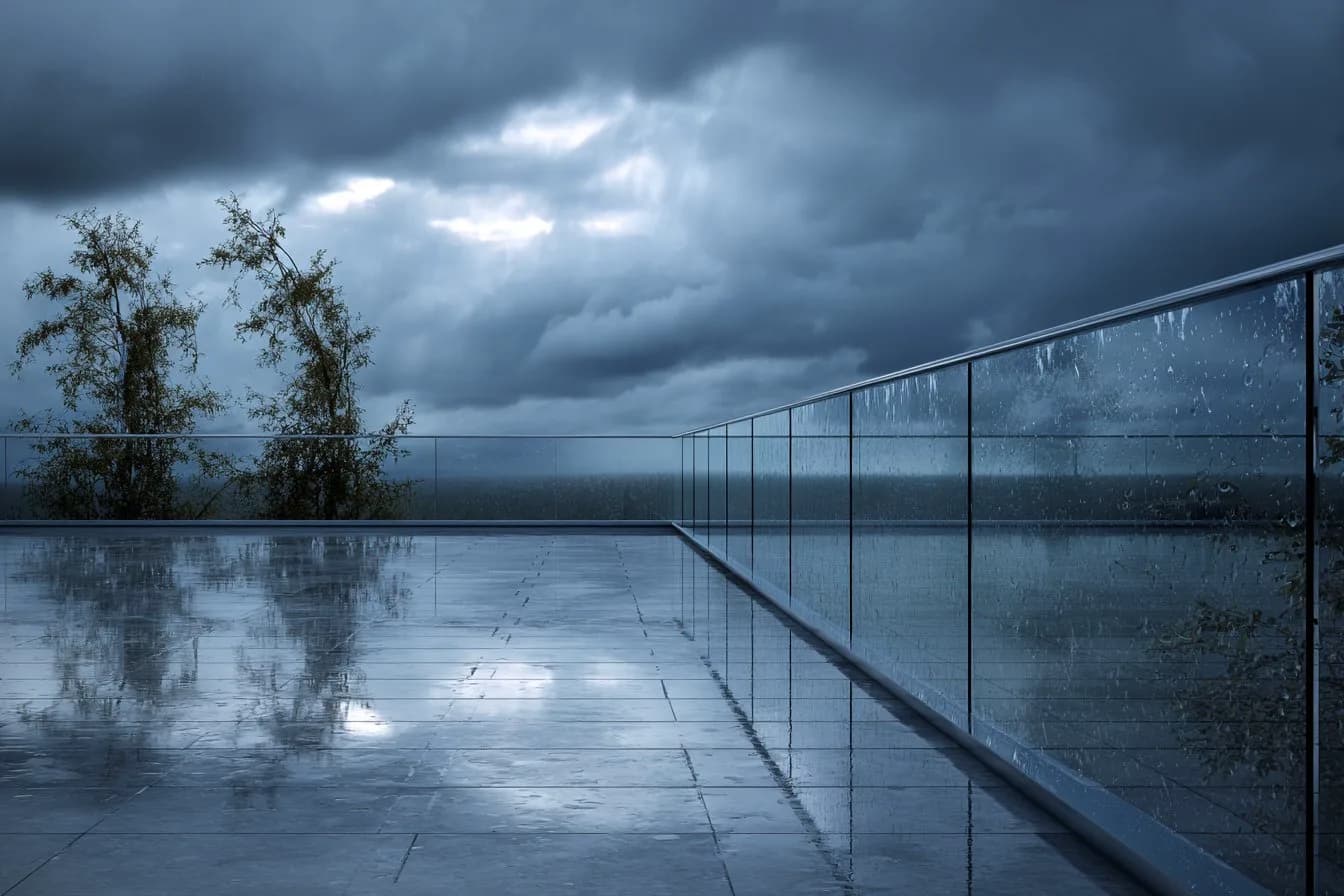

Rüzgar Yükü Hesabı ve Yük Sınıfları
EN 1991-1-4'e göre rüzgar yükü hesabı: temel rüzgar hızı, arazi kategorileri, bina yüksekliği faktörleri, hat yükü sınıfları ve Alcodec FS serisi yük kapasiteleri.
EN 1991-1-4 Rüzgar Yükü Hesap Yöntemi
Rüzgar basıncı formülü: qp(z) = 0.5 × ρ × v²(z) × ce(z). ρ: hava yoğunluğu (1.25 kg/m³), v(z): yükseklik z'deki rüzgar hızı, ce(z): maruz kalma katsayısı. Temel rüzgar hızı (vb) ülke rüzgar haritasından belirlenir: Türkiye 28-36 m/s, Almanya 22.5-30 m/s bölgesel değerler. Korkuluğa etkiyen yük = qp × Cf × Aref (Cf: kuvvet katsayısı, Aref: referans alan).
Arazi Kategorileri
Kategori 0: Deniz, göl — açık su yüzeyi. En yüksek rüzgar hızı. Kategori I: Düz arazi, çok az engel — havaalanı, tarla. Kategori II: Dağınık engeller — banliyö, alçak yapılar. Kategori III: Düzenli engeller — şehir merkezi, orman kenarı. Kategori IV: En az %15 yapılaşma — yoğun şehir merkezi. En düşük rüzgar hızı. Kategori yükseldikçe rüzgar yükü azalır — şehir içi binalar daha az yük görür.
Bina Yüksekliği Etkisi
Rüzgar hızı yükseklikle artar. Zemin seviyesinde sürtünme nedeniyle rüzgar yavaşlar, yükseldikçe serbest akışa yaklaşır. Pratik etki: 10m yükseklikteki rüzgar yükü → referans. 20m → %15-25 artış. 50m → %40-60 artış. 100m → %70-100 artış. Bu nedenle yüksek katlı binaların üst katlarında FS3000 veya FS7000 gerekebilirken, alt katlarda FS1500 yeterli olabilir.
Alcodec FS Serisi Yük Kapasiteleri
FS1500: 1.5 kPa (1500 Pa) — 1-5 kat konut binaları, şehir içi lokasyonlar. FS3000: 3.0 kPa (3000 Pa) — 6-15 kat ticari binalar, rüzgara açık bölgeler. FS7000: 7.0 kPa (7000 Pa) — yüksek katlı binalar, sahil, stadyum, köprü. Her sistem bağımsız üçüncü taraf test laboratuvarında sertifikalandırılmıştır.
Hat Yükü (Linienlast) — EN 1991-1-1
Korkuluk üst kenarına (küpeşte seviyesine) uygulanan yatay yük. Konut: 0.5 kN/m (≈50 kg/m). Ofis/ticari: 1.0 kN/m (≈100 kg/m). Kamusal alan: 1.5 kN/m (≈150 kg/m). Stadyum/konser: 3.0 kN/m (≈300 kg/m). Bu yükler kalabalık baskısını (crowd loading) simüle eder. Alcodec FS serisi ve EasyMod MARS tüm standart yük sınıflarında sertifikalıdır.
