En uygun projeler
Balkon, teras, ticari alan ve manzara korumak isteyen projelerde güvenlik ile şeffaflığı birleştirir.
- Balkon ve teras
- Ticari kenar güvenliği
- Manzara koruyan cam çözüm

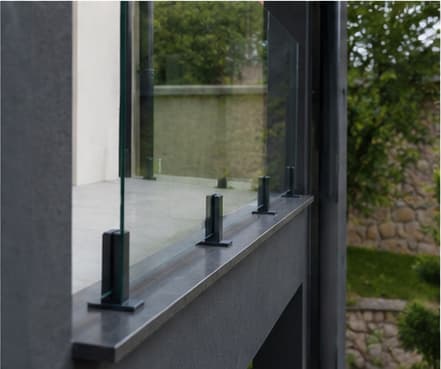

Kare veya yuvarlak cam tutucu ayak
Özel villa balkonları ve kompakt teraslarda sürekli U-kanal yerine tekil cam tutucu ayak/spigot bağlantı isteyen projeler için cam korkuluk çözümü. Başlangıç rotası 6+6mm VSG lamine güvenlik camı, alüminyum spigot ayaklar, kontrol edilmiş parapet/denizlik bağlantısı ve cepheyle uyumlu yüzey seçenekleri üzerinden değerlendirilir.
SİSTEM SEÇENEKLERİ
Spigot spigot ayaklı camda seçim, ayak formu ve parapet/denizlik bağlantısının temiz görünmesiyle yapılır. Aşağıdaki seçenekler aynı ürün ailesinin farklı uygulama rotalarını gösterir.
Keskin, mimari ve modern detay
Daha yumuşak villa ve teras görünümü
Nihai seçim cam kalınlığı, montaj yüzeyi, ankraj ve proje yükleri kontrol edilerek yapılır.
Teknik Özellikler
Malzeme
Aluminium square spigot + VSG Glass
Sistem kodu
ALR-SPQ-GL
Cam kodları
ALR-GL-VSG66 / ALR-GL-VSG88
Montaj kodları
ALR-MNT-TOP
Ankraj kodları
ALR-ANC-M12-CHM / ALR-ANC-A4-SS
Cam Kalınlığı
6+6mm / 8+8mm VSG review route
Montaj
Square spigot on verified sill or parapet
application
Private villa balcony
Geri Dönüşüm
98%
Sertifika
EN 12150 / EN ISO 12543 review route
Alcodec spigot ayaklı cam korkuluk, özel villa balkonları, küçük teraslar ve cephe kenarlarında sürekli taban kanalı kullanılmadan daha hafif bir cam hattı isteyen projeler için geliştirilmiş bir uygulama rotasıdır. Cam panel, tam boy U-profil yerine kontrol edilmiş denizlik, parapet veya döşeme kenarına sabitlenen tekil alüminyum cam tutucu ayaklarla taşınır.
Tipik başlangıç cam yapısı 6+6mm VSG lamine güvenlik camıdır; nihai seçim ölçü, kenar mesafesi, rüzgar maruziyeti, cam yüksekliği ve yerel onay ihtiyacına göre proje bazında kontrol edilir. Cam ayaklı detay alt hattı görsel olarak hafif tutarken ankraj, su yalıtımı ve bakım noktalarının net değerlendirilmesini sağlar.

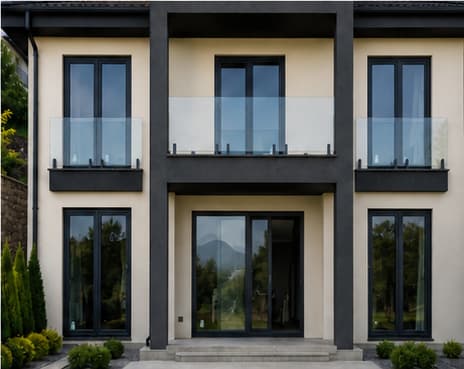

Bu sistem özellikle özel villa balkonları, alçak katlı konut cepheleri ve kompakt teraslarda; şeffaflık, sade detay ve görünür fakat ölçülü bağlantı elemanı istenen durumlarda doğru adaydır.
ÜRÜN KARAR REHBERİ
Korkuluk ve güvenlik sistemlerinde ürün seçimi; cam kalınlığı, yük sınıfı, montaj zemini ve yönetmelik beklentisiyle birlikte yapılmalıdır.
Balkon, teras, ticari alan ve manzara korumak isteyen projelerde güvenlik ile şeffaflığı birleştirir.
Zemin, ankraj, cam yüksekliği, çizgisel yük ve yerel standart beklentileri tekliften önce belirlenmelidir.
Teklif öncesi railing analyzer ve mühendislik kontrolüyle ürün sınıfı netleştirilmelidir.
Projeyi doğru rotaya bağla
Cam korkuluk sistemi ve uygun cam kalınlığı için ön analiz.
Engineering CheckÖlçü, zemin, rüzgar ve kullanım senaryosunu birlikte netleştirin.
Pazar rotalariUrun ailesini ulke, proje tipi ve alici niyetine gore hazirlanmis landing sayfalariyla eslestirin.
Ürün bulucuAlternatif sistemleri aynı proje ihtiyacına göre karşılaştırın.
Proje ön kontrolüÖlçü, zemin, rüzgar ve kullanım senaryosunu birlikte netleştirin.
Turk pazar kod sistemi
Kare ve yuvarlak spigot varyantlari cam kalinligi, montaj yuzeyi ve yuzey rengiyle birlikte kodlanir.
Kod ailesi
ALR
Parca satiri
12
Kullanim
Teklif
On kontrol rotasi
Rakiplerden gelen karar basliklari
Cam kalinligi, ust/yan/gizli montaj, ankraj tipi, cam ayar/kama, EPDM ve drenaj detayi teklif oncesi gorunur hale getirildi.
Sistem
ALR-SPQ-GL
Kare spigot ayakli cam korkuluk
Sistem
ALR-SPR-GL
Yuvarlak spigot ayakli cam korkuluk
Cam
ALR-GL-VSG66
6+6 mm lamine cam
Montaj
ALR-MNT-TOP
Ustten montaj
Ankraj
ALR-ANC-M12-CHM
M12 kimyasal ankraj rotasi
Ankraj
ALR-ANC-A4-SS
A4 paslanmaz baglanti seti
Spigot araligi, denizlik/yuzey dayanimi ve cam olcusu proje kontrolunden sonra kesinlesir.
ALR-SPQ-GL
FS-SPG-SQ
Kare spigot ayakli cam korkuluk
Villa balkonlari ve kisa acikliklarda kare spigot ile noktasal cam tutma.
ALR-SPR-GL
FS-SPG-RD

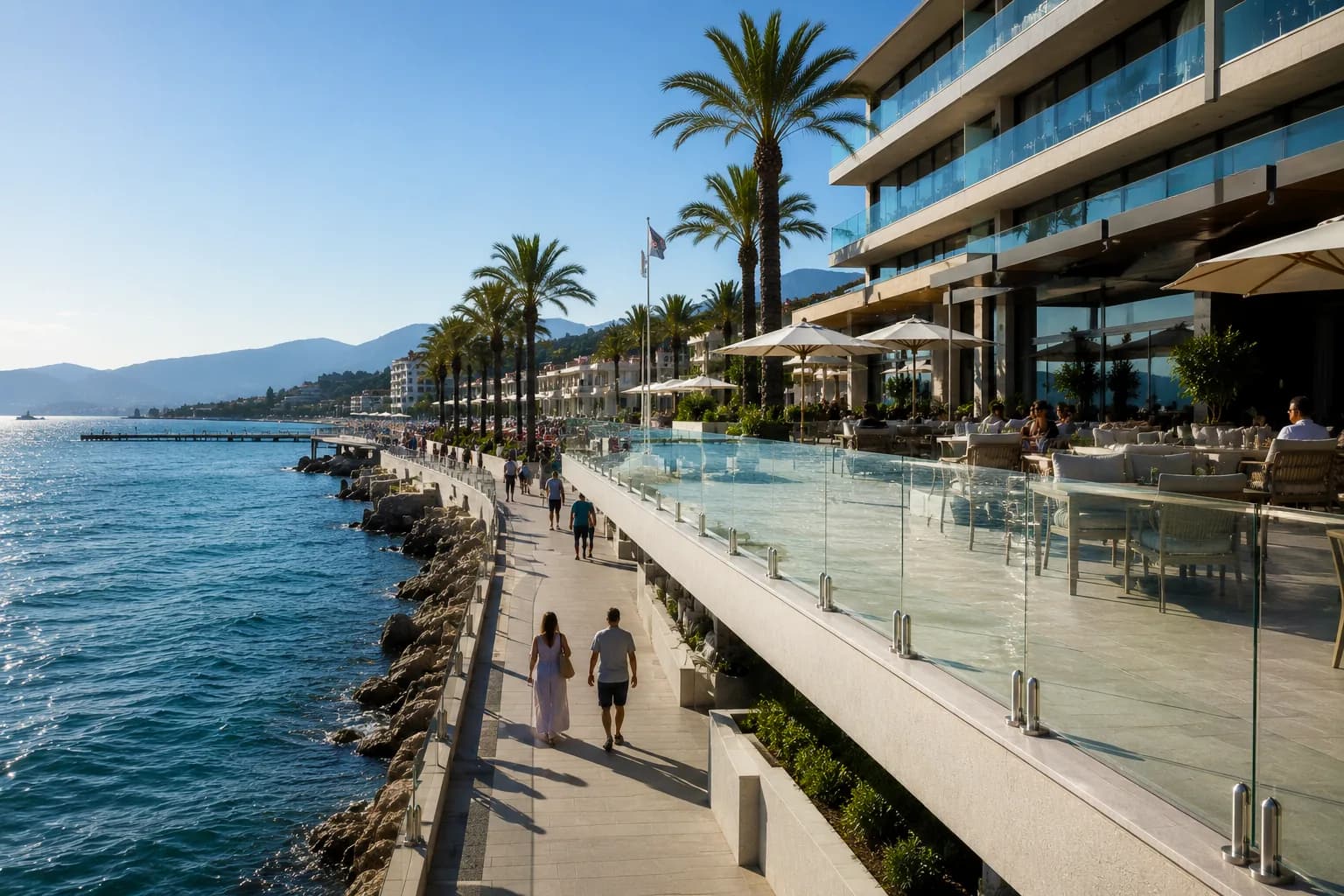

Yuvarlak spigot ayakli cam korkuluk
Sonraki yuvarlak spigot varyanti icin ayrilan kod ailesi.
ALR-GL-VSG66
GL-66
6+6 mm lamine cam
Konut balkonu, spigot ve dikmeli cam korkuluk cam dolgusu.
ALR-HR-NON
HR-NONE
Kupestesiz cam hat
Kesintisiz cam gorunumu istenen proje rotasi.
ALR-MNT-TOP
MNT-TOP
Ustten montaj
Doseme uzerine taban plaka veya baza sabitleme.
ALR-ANC-M12-CHM
ANCH-CHEM-M12
M12 kimyasal ankraj rotasi
Betonarme yuzeylerde proje cekme testi ve kenar mesafesiyle dogrulanan ankraj rotasi.
ALR-ANC-A4-SS
ANCH-A4-SS
A4 paslanmaz baglanti seti
Sahil, havuz cevresi veya dis ortamda korozyon riskine karsi paslanmaz baglanti rotasi.
ALR-ADJ-EPDM
GASKET-EPDM
EPDM cam yataklama fitili
Cam ile metal temasini kesen kuru montaj fitili ve yataklama parcasi.
ALR-FIN-RAL7016
FIN-RAL-7016
RAL 7016 antrasit yuzey
Standart koyu antrasit aluminyum kaplama rotasi.
ALR-FIN-RAL9005
FIN-RAL-9005
RAL 9005 siyah yuzey
Siyah mimari dograma ve cephelerle uyumlu kaplama rotasi.
ALR-FIN-RAL9016
FIN-RAL-9016
RAL 9016 beyaz yuzey
Acik renk dograma ve sahil projeleri icin beyaz kaplama rotasi.
ALR-FIN-CUS
FIN-CUSTOM
Ozel RAL veya efekt yuzey
Proje renk paletine gore ozel kaplama.
URUN CEVAPLARI
Hesaplayici, urun bulucu veya teklif akisini acmadan once urunu proje verileriyle birlikte kontrol edin.
Korkuluk, cit ve guvenlik urunlerinde ilk karar yuk sinifi, cam/dolgu tipi, mahremiyet hedefi, ankraj zemini, yukseklik ve proje ulkesindeki standart beklentisine gore verilir.
Korkuluk analizini ac →Proje ulkesi, olculer, adet, baglanti zemini, maruziyet, renk/yuzey beklentisi ve aksesuar veya dokuman ihtiyaci ilk teklifin dogru teknik kapsamla baslamasini saglar.
Akilli teklifi baslat →Once kullanim senaryosuna, sonra kontrol yontemine, tasiyici kosullara, yuzey beklentisine, servis erisimine ve bayi/ihracat/muhendislik destegi ihtiyacina gore karsilastirin.
Urun bulucuyu kullan →Konut balkonunda 6+6 mm VSG cam ve spigot ayak sabitleme için ön kontrol senaryosu.
ALCODEC
Projenize uygun sistemi, cam kalınlığını ve yönetmelik uyumluluğunu hesaplayın — ücretsiz mühendislik ön analizi.
Bu ürünü online 3D olarak yapılandırın — ölçü, renk, aksesuar seçin ve anında teklif alın.
Sürekli taban profilli minimal cam korkuluk
Daha Fazla →
Ticari cepheler için güçlendirilmiş taban profili
Daha Fazla →
Yüksek kat ve kamusal alanlar için ağır hizmet baza sistemi
Daha Fazla →UYGULAMA ALANLARI
Özel villa balkonları ve kompakt teraslarda sürekli U-kanal yerine tekil cam tutucu ayak/spigot bağlantı isteyen projeler için cam korkuluk çözümü. Başlangıç rotası 6+6mm VSG lamine güvenlik camı, alüminyum spigot ayaklar, kontrol edilmiş parapet/denizlik bağlantısı ve cepheyle uyumlu yüzey seçenekleri üzerinden değerlendirilir.

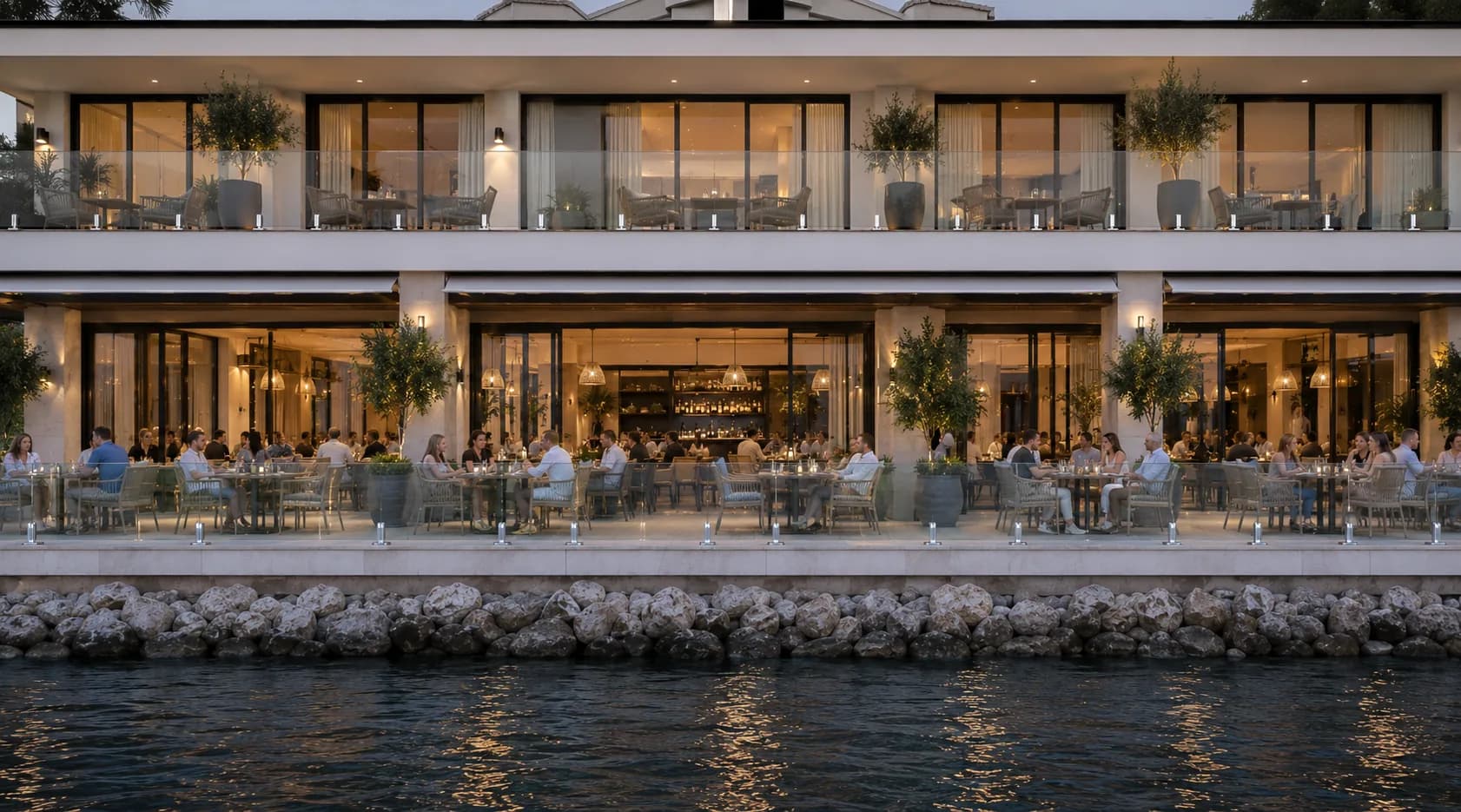

Parapet üstü veya denizlik hattı net olan teraslarda sade bir düşme koruma rotası sunar.
Bağlantılar görünürdür fakat cam yüzeyi kesintisiz okunduğu için manzara kaybı sınırlıdır.
RENKLER VE KAPLAMALAR
RAL 7016
RAL 9005
RAL 9010
RAL 7035
RAL 8014
RAL 9006
RAL 3004
RAL 6005
TIGER Coatings QUALICOAT · 450+ RAL · Spigot ayaklar ve yardımcı parçalar cephe rengine göre RAL kaplama rotasında değerlendirilir.
Spigot Ayaklı Cam Korkuluk
Alcodec cam korkuluk sistemlerini karşılaştırarak projenize uygun olanı seçin
| Özellik | FS 1500 Baza Cam Korkuluk | FS 3000 Ağır Baza Cam Korkuluk | FS 7000 Yüksek Yük Cam Korkuluk | Spigot Ayaklı Cam Korkuluk | Dikmeli Cam Korkuluk Sistemi |
|---|---|---|---|---|---|
| Material | Aluminium + VSG Glass | Aluminium + VSG Glass | Aluminium + VSG Glass | Aluminium spigot + VSG Glass | Aluminium posts + VSG Glass |
| System Code | ALR-FS15-BZA | ALR-FS30-BZA | ALR-FS70-HDB | ALR-SPQ-GL / ALR-SPR-GL | ALR-PGF-FP / ALR-PGR-RP / ALR-PGS-SM |
| Glass Codes | ALR-GL-VSG88 / ALR-GL-VSG1010 route | ALR-GL-VSG1010 / ALR-GL-VSG1212 route | ALR-GL-VSG1212 / ALR-GL-VSG1515 route | ALR-GL-VSG66 / ALR-GL-VSG88 | ALR-GL-VSG66 / ALR-GL-VSG88 / ALR-GL-VSG1010 |
| Mounting Codes | ALR-MNT-TOP / YAN / KNR | ALR-MNT-TOP / YAN / GZL / KNR | ALR-MNT-TOP / YAN / GZL / KNR | ALR-MNT-TOP | — |
| Anchor Codes | ALR-ANC-M12-CHM / ALR-ANC-A4-SS | ALR-ANC-M16-CHM / ALR-ANC-A4-SS | ALR-ANC-M16-CHM / ALR-ANC-A4-SS | ALR-ANC-M12-CHM / ALR-ANC-A4-SS | ALR-ANC-M12-CHM / ALR-ANC-A4-SS |
| Adjustment Codes | ALR-ADJ-EPDM / KAMA / DREN | ALR-ADJ-EPDM / KAMA / DREN | ALR-ADJ-EPDM / KAMA / DREN | ALR-ADJ-EPDM | ALR-ADJ-EPDM |
| Glass Thickness | 8+8mm / 10+10mm VSG review route | 10+10mm / 12+12mm VSG review route | 12+12mm / 15+15mm VSG project route | 6+6mm / 8+8mm VSG review route | 2×8mm VSG route |
| Wind Load | 1.5 kPa review route | 3.0 kPa review route | 7.0 kPa review route | — | — |
| Recyclable | 98% | 98% | 98% | 98% | 98% |
| Certification | EN 1991-1-1 / EN 12150 / EN ISO 12543 review route | EN 1991-1-1 / EN 12150 / EN ISO 12543 review route | EN 1991-1-1 / EN 12150 / EN ISO 12543 review route | EN 12150 / EN ISO 12543 review route | EN 1991-1-1 / EN 12150 / EN ISO 12543 review route |
| Mounting | — | — | — | Square or round spigot on verified sill | Facade, sill or balcony edge review |
| Application | — | — | — | Private villa balcony | Urban residential balconies and service-balcony screens |
| Posts | — | — | — | — | Rear/post-supported balcony route |
| Profile Use | — | — | — | — | Horizontal service-balcony and air-conditioner balcony profiles |
